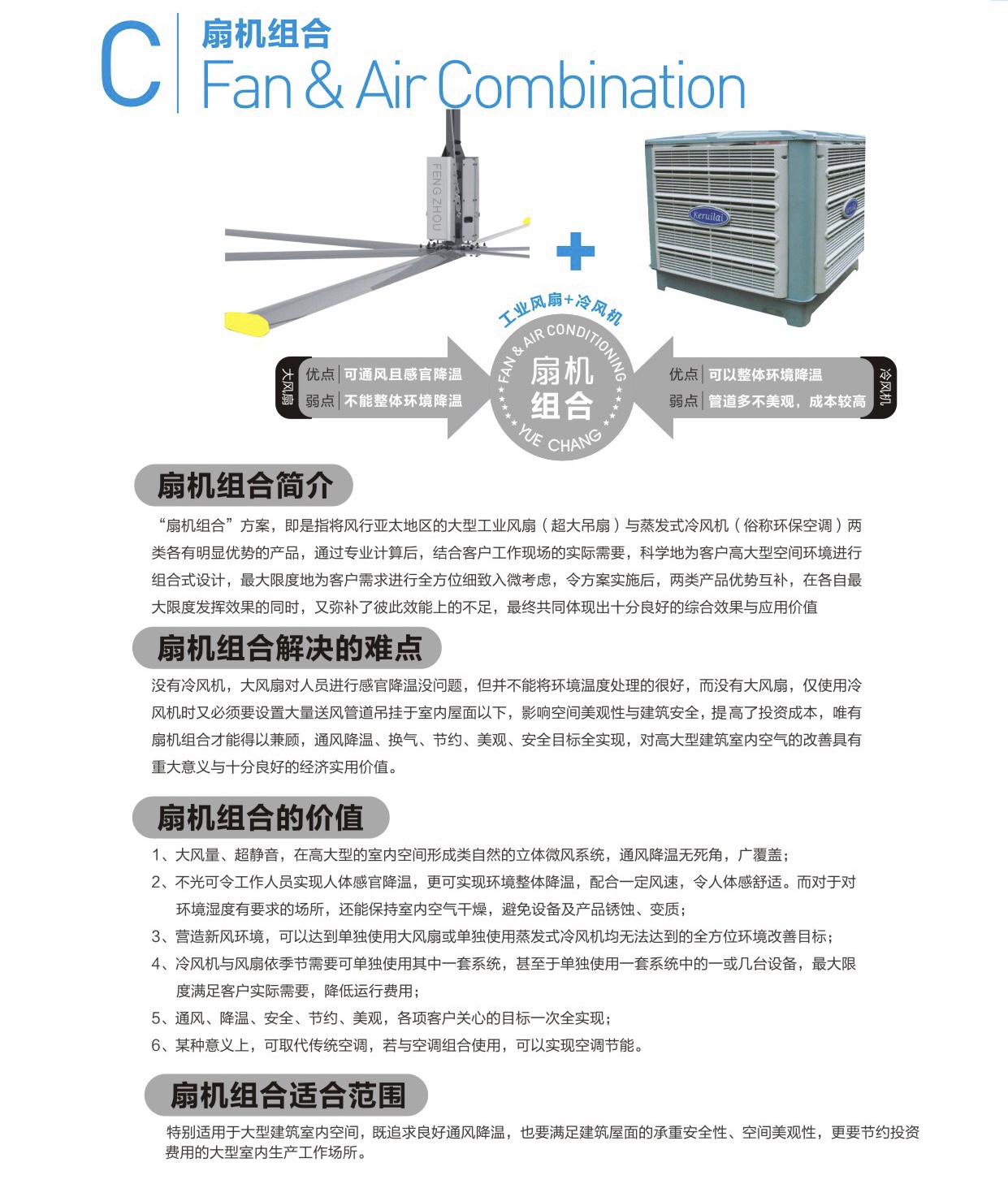

机扇组合

机扇组合适合范围

特别适用于大型建筑室内空间,既追求良好通风降温,也要满足建筑屋面的承重安全性、空间美观性,更要节约投资费用的大型室内生产工作场所。

机扇组合典型解决方案

客户需求背景

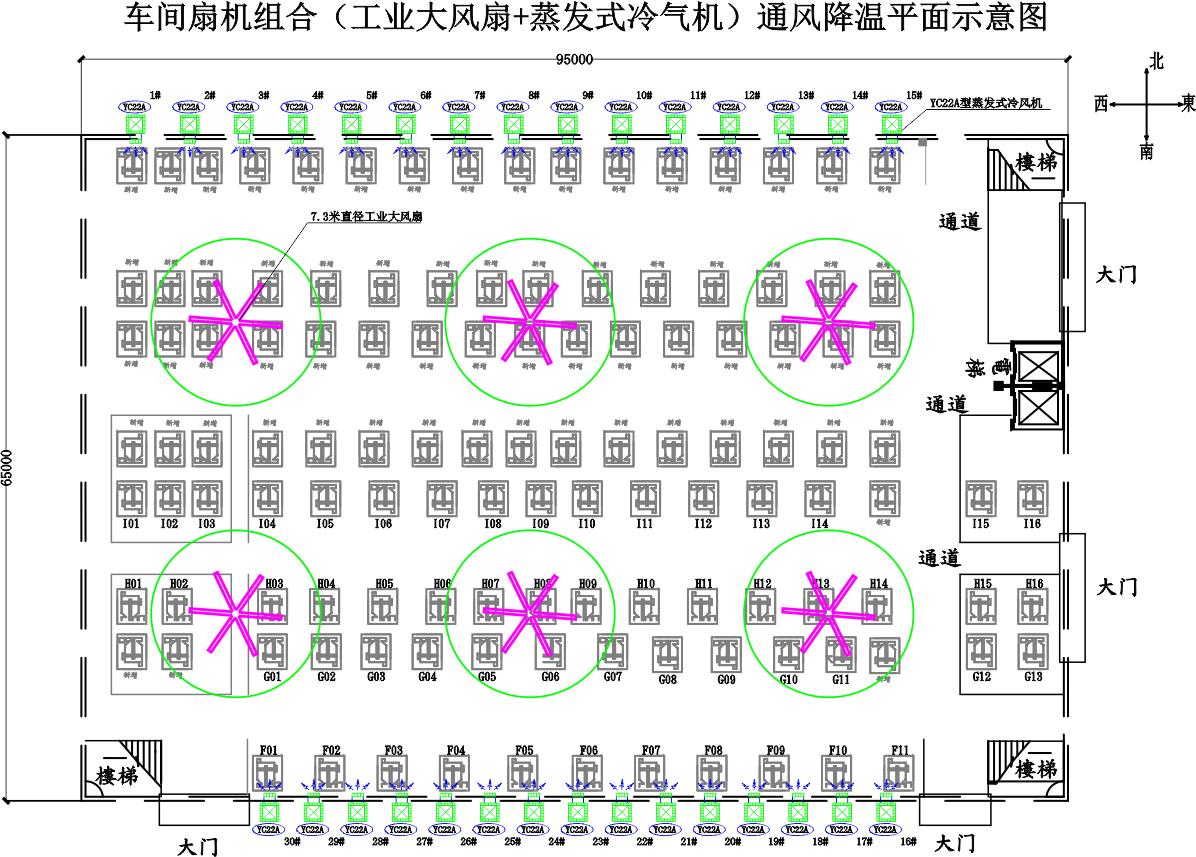

如上图所示,该客户是广东一家大型的跨境电商企业,车间长95m,宽65m,屋面最高距地面10m,属于砖混结构+钢构屋面复合建筑。车间共有工作人员200人,主要分布在8条生产线周边,而上图靠左处基本无人工作,有发热生产设备,实际计算环境改善面积约6000m² ,夏季高温天气时室内温度可达38~39℃,加上室内通风不畅,客户已连续4年设想各种方式进行通风降温改造,包括使用传统的大壁扇、立扇,但其并不具有有效覆盖的通风效果,更不必说实现降温目的;考虑过以大型工业风扇通风降温,但大风扇虽具有良好的通风功能,也能让员工体会到一定温差,但毕章不能为工作区域进行十分良好的整体环境降温,至于传统的中央空调,因该车间空间体积过大,终因初期投资及运行费用预算过于庞大而作罢。客户最终选定了本公司设计部门提交的“机扇组合“解决方案,方察概述如下:

“机扇组合”解决方案

基于该客户实际6000平米高大型的建筑室内空间实际需要,设计了两套系统组合使用一一工业大风扇系统:设计工业大风扇(1.5KW,直径7.3m,风量14000m³:/min)共计6台风扇;
另一套系统为蒸发式冷风机,共设计了蒸发式冷风机(1.1KW，「每小时输送冷鲜风量18000m³)共计30台。

“机扇组合”解决方案实际应用效果

A、两套系统同时开启时

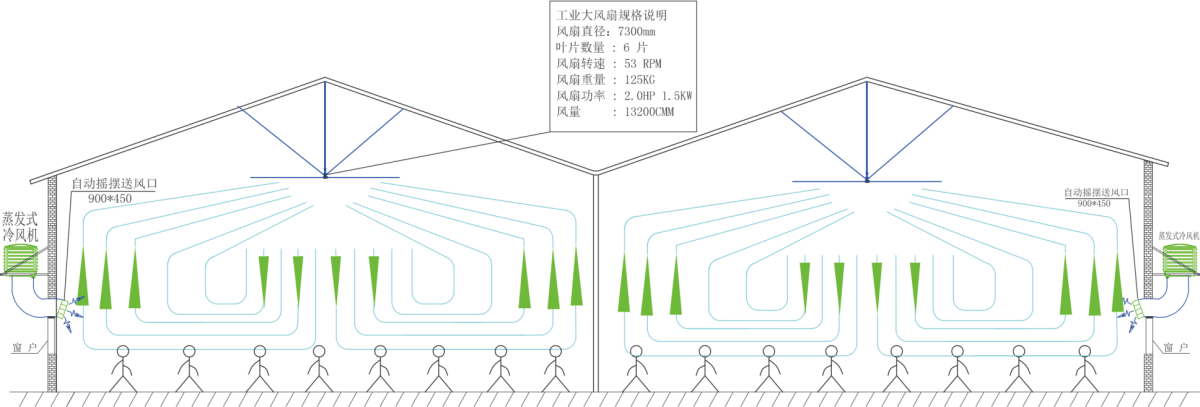

夏季高温天气正常生产使用时,同时开启运行两套系统一一以室外挂墙安装的30台冷风机源源不断地大量输送经过滤降湿后的冷鲜风,经室外导风管入窗即止配以左右摇摆式送风方式,向车间内部输送每小时最高达540000m³冷鲜风,再辅以悬挂于室内高处的6台大风扇缓慢旋转,以每分钟最大14000m³的巨量空气流通量,进行大范图、立体驱动,将冷风机送入的大量冷鲜风进行有效流通扩散,均匀的推送到车间各处,起到了人员、环境双重良好的通风降温效果。该设计在确保良好通风降温效果的同时,兼顾了建筑屋面承重的安全性、空间美观性,节约了投资与日常费用运行,可产生良好的经济与社会价值。

B、两套系统单独开启时

另该解决方案另一亮点是:依用户实际需要(用户非满员生产时,或春秋季节不是很热,但车间又有些闷热时),以上设计的两套降温系统可以单独使用,甚至于可以在单独使用其中一套系统时,还可实现单独控制,单机使用,可最大程度满足用户在不同季节、不同的生产时期的实际需要,支持促进企业良好的节能降耗目标。
